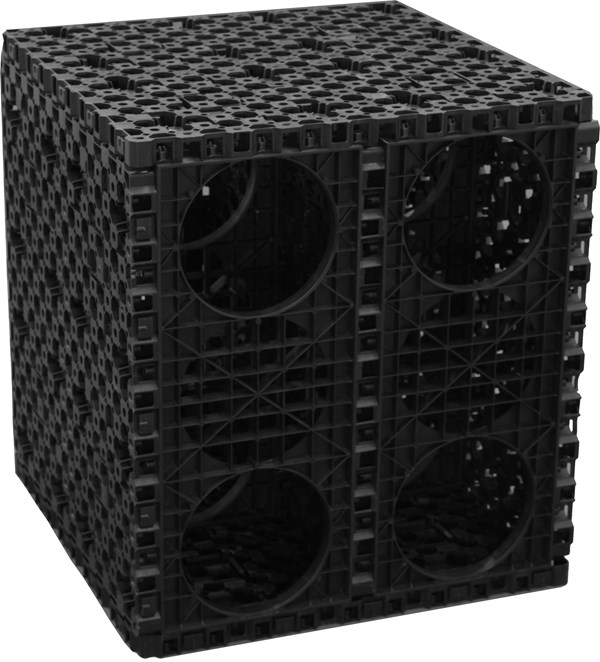

Pluvial Cube MD
Infiltration, Mellanlagring och Återvinning på ett enkelt sätt.
Pluvial är sannolikt marknadens mest robusta, universella och mest lättinstallerbara magasin. Magasinet klara tungtrafik och finns tillgänglig med integrerade röranslutningar i följande storlekar: 160, 200, 315, 360 och 400 mm i diametern.
Spol & inspekterbart i en mängd varianter, kan levereras förmonterad eller alternativt flatpacked.
Ladda ner produktbladBeskrivning
Vår Pluvial Cube täcker i stort sett alla applikationer!
Pluvial Cube kan vara marknadens mest universella och mest lättinstallerbara magasin och erbjuder en mängd varianter. Dess modulära platform innebär att du via ett fåtal komponenter kan skapa en skräddarsydd lösning för varje system. Dess effektiva upptagningsförmåga om 96% kräver ex. reducerad grävning och p.g.a. dess robusta standard konstruktion kan både speciellt djupa gropar och låg överbyggnad säkras.
Vi erbjuder flatpacked eller monterade moduler. Vid det förstnämnda blir fraktkostnaderna väldigt förmånliga och miljön får också spela en roll i projektet. När det gäller monterade lösningar kommer dessa direkt från vår egen tillverkning i Anderstorp, Småland. Systemets integrerade klips gör att montaget förenklas och att antalet lösa delar reducerats till ett minimum. Varje modul har en volym som startar vid 138 l och kan monteras samman i olika konfigurationer och dess likformighet gör att moduler kan vridas och röranslutningar allt som oftast kan integreras och lösa anslutningsdelar elimineras. Ett eget utvecklat plastcompound säkrar krymp och framförallt kryp i materialet och säkerställer konstant belastning över tid.
-
Modulärt byggkoncept
-
Integrerade anslutningsdiametrar
160 – 400 mm
-
Flatpacked = extra låg fraktkostnad
eller monterade moduler
-
Integrerade klips
-
Snabb att installera
-
Robust design medger överbyggnad
ner till endast 450 mm
-
Eget utvecklat plastcompound för
maximal styrka
-
100.000-tals m3 installerade system
sedan drygt 10 år på marknaden.
-
Made in Sweden.
Specifikation
|
Applikation: Infiltration/fördröjning |
|
Snittvikt/ modu:: kg (Avhängt utförande) |
|
Max belastning vertikalt:* 240-400 kN/m2 (Avhängt utförande) |
|
Max belastning sida:* 120-200 kN/m2 (Avhängt utförande) |
|
Max belastning över tid:** 90-120 kN/m2 (Avhängt utförande) |
|
Utnyttjandegrad: 96% |
|
Min överbyggnad:*** 450 m |
|
Maxöverbyggnad:* 3000 – 4750 mm (Avhängt applikation) |
|
Material: Speciellt utvald PP |
|
Resistent: God kemisk, bakteriell & UV förmåga |
*= Testvärderna gäller standard Pluvial 160
**= Tester/dokumentation motsvarar min 25 år installation
***= Kontakta oss för kompletterande info
Kontakta oss för kompletterande info;
- Installationsguide
- Underhållsguide
- Monteringsinstruktion klips
- Monteringsinstruktion Stigarör
- Byggvarudeklaration
- SundaHus bedömning
- Rekommendation utav Geotextil
Spolning
Inspektion

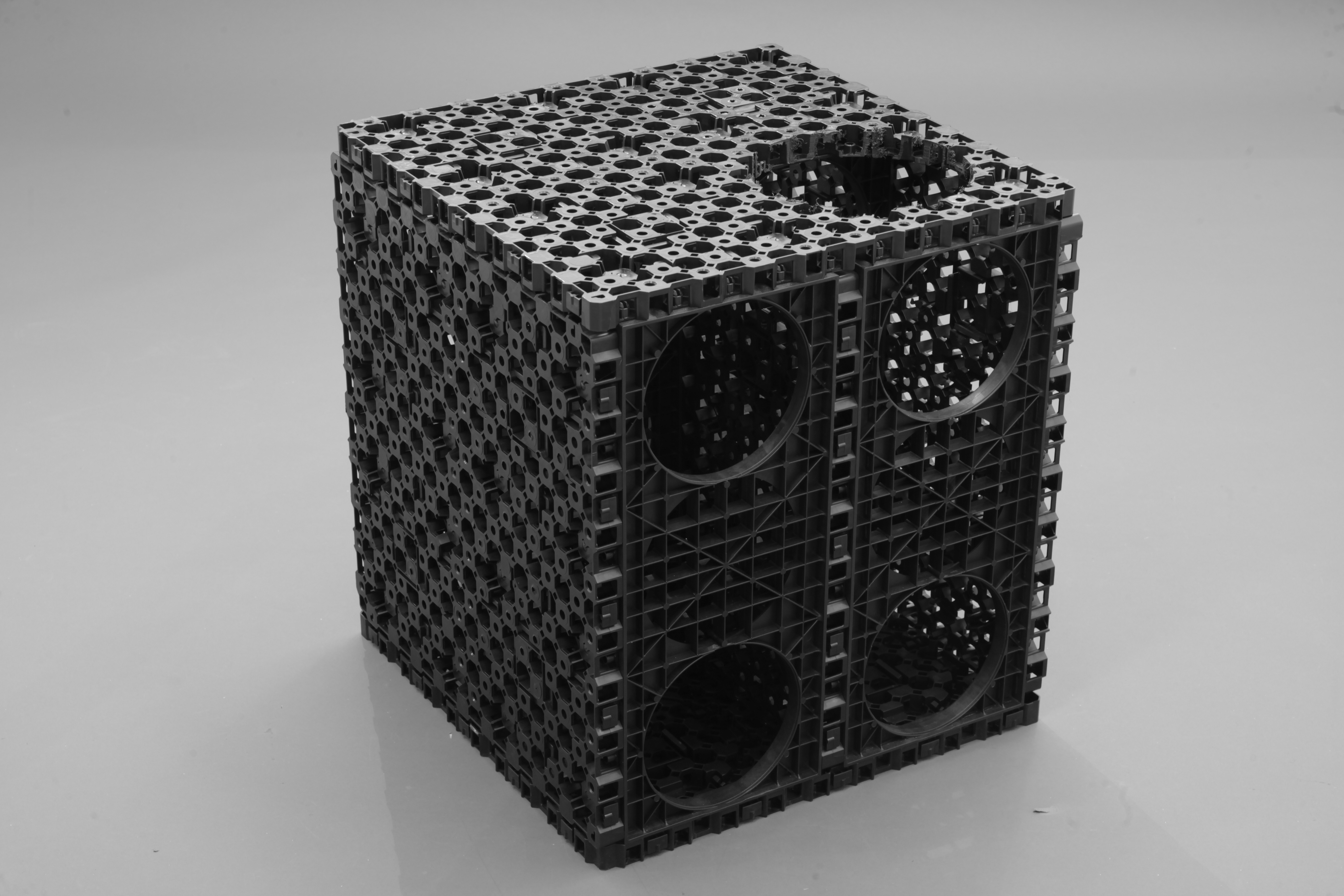

Vid inspektion uppåt levererar vi våra standardmoduler förberedda för stigarrör, exempelvis släta
rör ytterdiameter 400 mm alt. korrugerade rör ytterdiameter 670 mm eller 684 mm.
Stigarör kan anslutas direkt till spolkanal via samtliga lager i magasinet för enkel inspektion.
Levereras i dim 200, 400 & 600
Stigarör kan anslutas direkt till spolkanal via samtliga lager i magasinet för enkel inspektion- kan levereras i dim 200,400, 600
Tillbehör
Konfigurationer
xx
xx
Varianter
