Hydrosystem 1500
Ett högeffektivt modulärt filter med unika egenskaper som installeras i brunn eller annan motsvarande sluten yta. Avhängt vilket filtermedium som väljs kan regnvatten från normala tak, metalltak, trafikerade områden inkluderande även intensivt trafikerade ytor upp till 1000 m² renas.
Filtret är extremt effektivt och det renade vattnet kan ex ledas direkt tillbaka till bäckar & vattendrag men kan också anslutas till uppsamlingssystem och tankar för att sedan återvinnas alt. hamna i det kommunalasystemet eller direkt ut i grundvatten.
Systemet är utvecklat för att möta vattenmyndigheternas nya ansvar att se till att EU:s ramdirektiv för vatten genomförs i Sverige.
De speciellt framtagna filtermedierna är lätt utbytbara via inbyggt handtag och skall med normal belastning klara upp till 1 års drift mellan erforderliga serviceintervaller. Vi erbjuder 2 olika filtermedier avhängt applikation, Metall samt Intensiv trafik.
Beskrivning
-

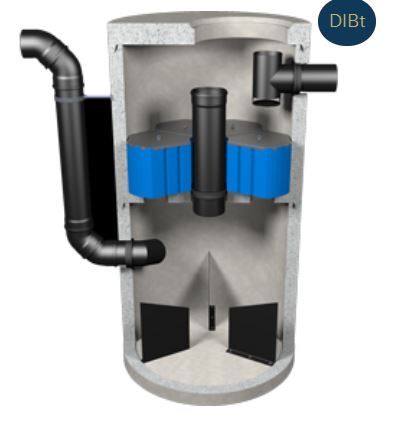

Monterad i Betong brunn. (Plast finns också)
-
"Heavy Traffic” (dagvatten) för ytor upp till max 1000 m2
-
"Metal” (enbart metaller) för ytor upp till max 1000 m2
-
"Roof” (tak) för ytor upp till 1000 m2 Obs! Ytorna kan begränsas neråt i storlek vid stark belastning,
Kontakta oss. -
Maxflöde, hydrauliskt, 12 l/s
-
Minflöde, hydrauliskt, 2.5 l/s
Obs! ovan baseras på att regelbundet underhåll och rengöring genomförs.
Dimensionering
Dimensionering Hydrofilter
För att välja lämplig filterlösning – följ nedan punkter
1. Vilken YTA gäller där Dagvatten /Regnvatten samlas och skall omhändertas samt eventuell trafikintensitet?
2. Vilka flöden gäller och eventuell regnintensitet?
3. Prioriterade ämnen som skall filtreras/absorberas?
4. Installationsmöjligheter/begränsningar?

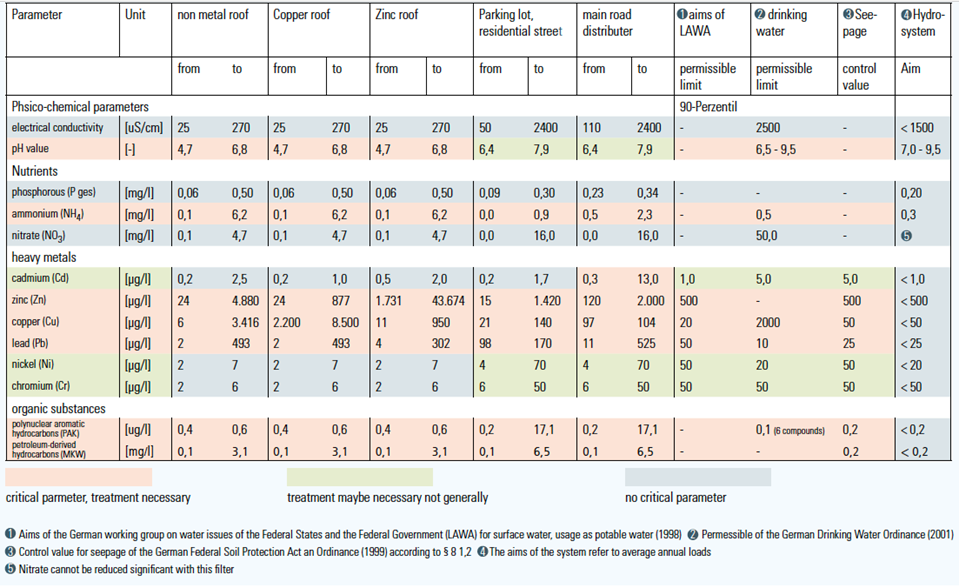

Mätvärden i tabellen visar kompletterande filterprestanda och testresultat.
(Filtret är vidare DiBt godkänt-tysk standard).

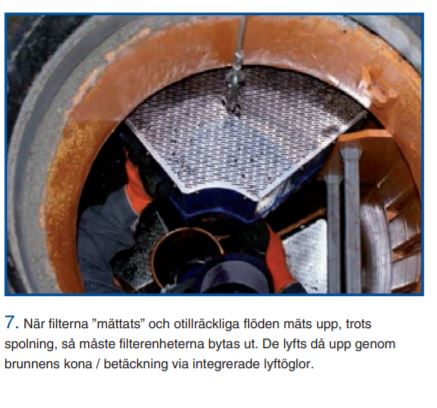

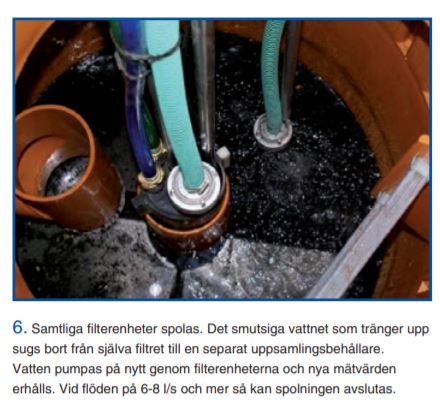

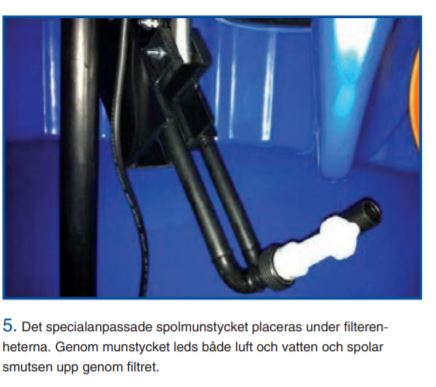

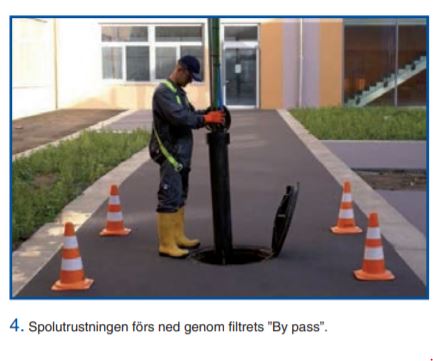

Underhåll

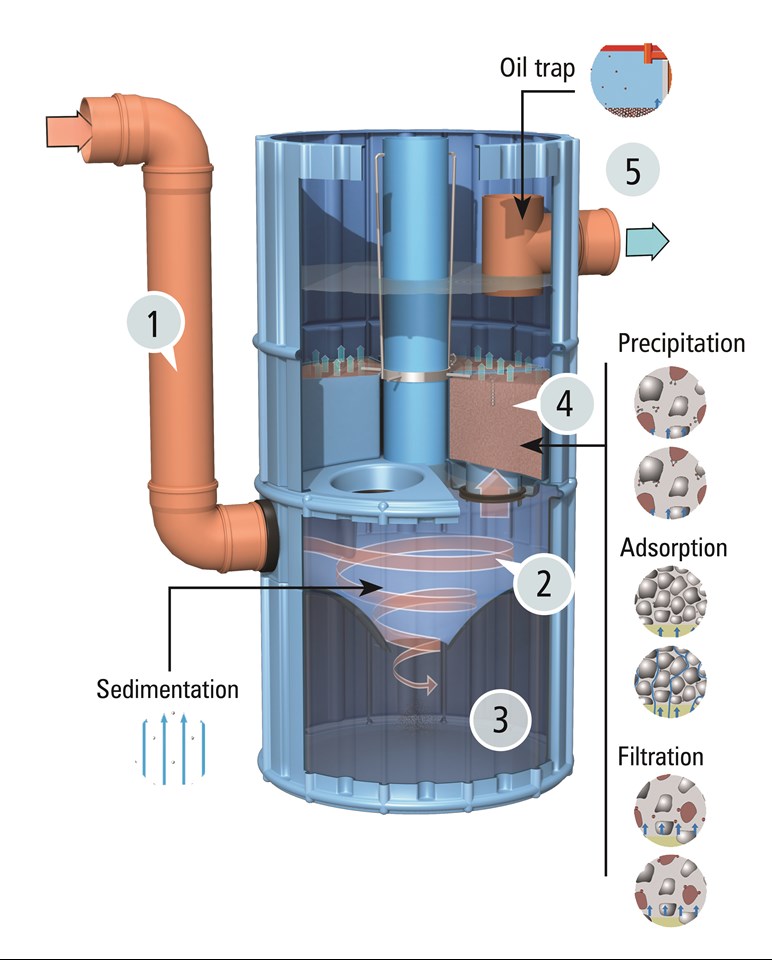

Funktionsprincip
- Vatten som skall filtreras / renas leds via rörledningen in (nedtill) i filtret.
- Efter att ha passerat inloppet hamnar vattnet i den hydrodynamiska separatorn som skapar ett starkt radiellt flöde. Detta medför att partiklarna börjar sedimenteras och det gäller framförallt för de tyngre partiklarna, såsom ex sand, som då faller ner i botten på filtret.

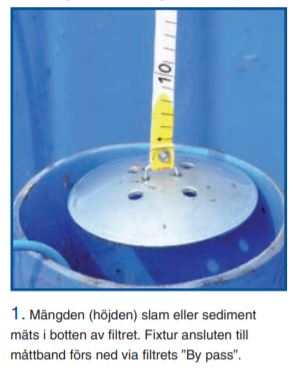

- I botten av filtret finns en speciell uppsamlingsbehållare för slam / sand / dyligt som är åtkomlig via "By passen" inuti filterkroppen. (Tömning sker genom att behållaren sugs tom).
- Filtermedierna är placerade mitt i filterkroppen och eftersom vattnet strävar i en uppåtgående riktning så måste dessa passeras och absorberar då oönskade finpartiklar i olika steg i samband med nedbrytning. Filtren binder nu till sig partiklarna / föroreningarna och det som passeras är renat vatten. Uttag finns upptill på filtret för smidig rengöring om filtermedierna tenderar att sätta igen pga av kraftig temporär nedsmutsning / förorening.
- När vattnet har passerat filtermedierna, på sin väg upp genom filterkroppen, så sker ytterligare ett renande steg i processen d.v.s via en oljeseparator kan olja el liknade vätskor också skiljas bort och det renade vattnet, som hamnar i ytskiktet, leds ut genom filterutloppet.
